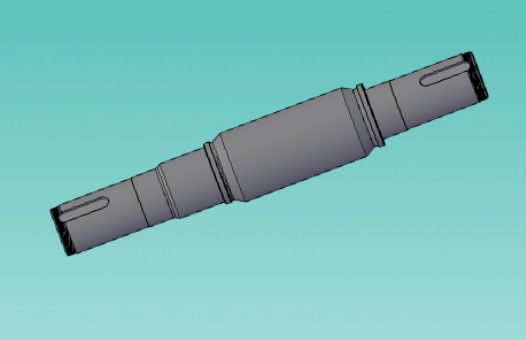

H180N2 베어링 박스 스핀들, 팬 스핀들
기술 요구
1. 재료는 아래와 같이 시험해야 합니다.
(1) 같은 炼取试样作 화학 성분 분석
(2) 같은 용광소와 연속 열 처리에서 2%를 얻지만 두 개의 시험 샘플의 기계 성능 시험 (σb,σs,δ,Ψ) 보다 적지 않습니다.
(3) 같은 연전소와 연속 열처리에서 2%를 얻지만 두 개의 시험 샘플의 충격 테스트보다 적지 않습니다.
(4) 각품에 대한 측정된 경직성 (HB)
2. 재료 調質 후, 기계 성능
(1) σb=700 N/mm2/
(2) σs=500 N/mm2/
(3)δ5=15 %
(4) Ψ=45 %
(5) αk=58Nm/cm2/
(6) HB=230~260
3부품 요구 사항 JB/T1581-85의 초음파 검사
4검사를 할 때:
1) 주축이 균열되어 교체해야 합니다.
2) 주축 축径의 마모 또는 부상을 심각하게, 수리해야 합니다.
기술 요구 사항
1물질은 다음의 방법으로 시험한다.
(1) 녹음으로 얻은 샘플의 화학적 구성 분석
(2) 같은 연속 열처리를 용광로, 하지만 기계적 특성 테스트를 위한 샘플의 두 세트 이하 (σb,σs,δ,Ψ)
(3) 같은 연속 열처리를 용광로로 2%를 채취하지만 충격 테스트에 최소 두 개의 샘플 세트를 채취 (αk)
(4) 각 조각의 단단성을 결정 (HB)
2템퍼링 후 재료, 기계적 특성
(1) σb=700 N/mm2/
(2) σs=500 N/mm2/
(3) δ5= 15%
(4) Ψ= 45%
(5) 알파 k = 58 nm/cm2
(6) HB=230~260
3부품은 JB/T1581-85에 따라 초음파 검사를 받아야 합니다.
4유지보수 중에 발견된 것:
1) 스핀드는 균열이 있어 교체해야 합니다.
2) 주 셰프트 지름이 심각하게 마비되거나 당겨져서 수리해야 합니다.
